吸尘器叶轮检测：基恩士VL-800三维扫描仪应用流程

将“测量室”装进吸尘器叶轮的检测流程:基恩士 VL-800系列在叶片叶轮检测中的应用

在吸尘器、增压器、泵类产品中，叶轮是决定整机效率与噪音表现的核心部件之一。它的叶片曲面属于典型的“自由曲面”——无法用球体、圆柱等简单公式表达，需要多轴加工中心才能完成加工。这类零件叶片薄、流道窄，加工中容易产生变形，变形一旦发生，会直接影响由其组装而成的机器的性能，因此严格的尺寸测量必不可少。

问题在于，叶轮的测量向来不轻松。接触式三次元需要逐点打表，面对密集的叶片曲面，测量效率极低;而叶片之间的深窄流道，测头可达性也受限。人工测量差异大，常出现测量合格但装配后异响的情况。委外逆向画图的周期又长，且数据易泄露等。

对此，基恩士VL-800系列高精度三维扫描测量仪给出的思路，是用“放置即扫描”的方式，把叶轮的全曲面数据一次性得出。

从“打点”到“拍全貌”:叶轮测量逻辑的转变

测量工具（轮廓仪、接触式三次元）的工作方式是逐点或逐线采集数据。对于叶轮的螺旋曲面和窄流道，这意味着大量的测点规划和漫长的测量时间。而基恩士VL-800系列蓝光扫描仪走的是另一条路:它是一台3D 扫描型三次元量测仪，能够对工件进行非接触式的全表面扫描，提供完整的3D 形貌数据，而非离散的点位。

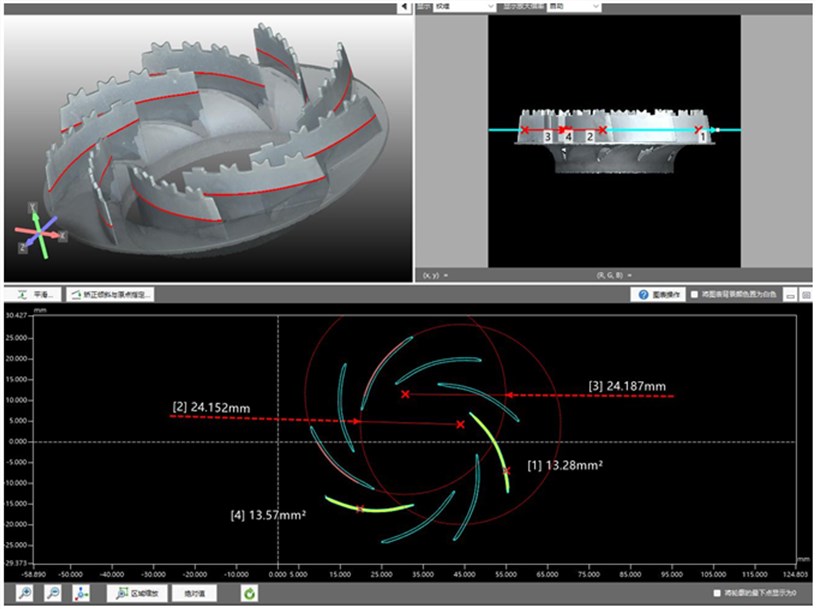

对于叶轮而言，这个差别的意义在于:你拿到的不是叶片上若干个点的坐标，而是整个叶片曲面、轮毂、进排气边的完整点云。叶片的变形、流道的实际轮廓、边缘的薄壁状态，全部包含在一份数据里。

核心能力解析:VL-800如何适配叶片叶轮场景

精度基准:±10μm 的计量级门槛

VL-800系列的测量精度为±10μm，重复精度（σ）达到2μm。这个精度水平意味着它有能力捕捉叶轮加工中产生的微小变形。对于吸尘器叶轮而言，±10μm 的精度通常已经超出实际公差需求，但精度余量的价值在于:它让测量结果本身成为可靠的基准，而不是误差链中的一环。

光学系统:蓝色LED 与双投影模块

测量光源采用蓝色LED，配备高亮度双投影仪模块和宽广动态范围的低/高倍双光学模块。蓝光在扫描金属或反光表面时具有更好的适应性，对于叶轮这类常采用工程塑料或铝合金的零件，这一配置有助于减少表面处理环节，降低操作复杂度。

测量范围:从“掌心大小”到大型叶轮

VL-800系列提供两种测量范围模式:低倍率（广视野）为 ø300× H200mm，高倍率(高解析度)为 ø70× H50mm。高倍率模式下，测量分辨率可达900万点。吸尘器叶轮通常尺寸较小，高倍率模式下的精细扫描能力恰好匹配其几何特征——叶片边缘的轮廓、流道内的曲面过渡，都能获得足够的数据密度。

电动载物台:自动完成360° 数据采集

载物台采用电动XYθ 机构，支持360° 无限旋转和最大45° 倾斜。这一硬件配置的直接效果是:工件放上载物台后，系统可以通过旋转和倾斜自动完成多角度扫描，软件会将各角度数据拼接成完整的3D 模型。

对于叶轮这类回转体零件，这意味着无需手动翻转工件、无需粘贴定位标记点。操作者把叶轮放在台面上，设备自动完成全周扫描。叶轮叶片之间的深流道，也可以通过多角度旋转覆盖到。

软件层:AI 如何降低叶轮测量的操作门槛

VL-800系列搭载的3D-AI功能，在叶轮检测场景中有两个实际意义。

分析建议:AI 会根据工件形状推荐合适的测量方法。对于不熟悉三维测量软件的操作者，面对叶轮的自由曲面，不确定该用哪种工具来评估变形或轮廓度。AI 的建议功能相当于内置了一位有经验的应用工程师，降低了从“有数据”到“有用结论”之间的门槛。

AI 回放:一旦完成某个型号叶轮的测量流程设定，AI 会记住扫描设置和测量项目。下次遇到相同型号的叶轮，系统可以自动执行从扫描到测量输出的全部流程。对于批量检测场景，这个功能直接压缩了重复操作的工时。

数据出口:叶轮检测与逆向的双重价值

VL-800系列提供两条数据输出路径，对叶轮工作都有直接意义。

路径一:与3D-CAD 比对。如果已有叶轮的CAD 模型，扫描数据可以直接与设计模型叠加，软件以可视化方式呈现差异——叶片是否变形、流道是否偏差、轮毂是否翘曲，一目了然。这是质量检测中常用的场景。

路径二:直接输出STEP 数据。如果没有图纸，或者需要对现有叶轮进行改型设计，扫描完成后可以直接输出STEP 格式的 CAD 模型。这意味着逆向工程不需要在多个软件之间辗转，扫描、分析、CAD 化在同一个系统中完成。逆向效率更高。

适配性总结

从叶轮检测的实际需求出发，VL-800系列的能力覆盖是完整的:

VL-800系列在叶轮场景中的定位不是“最便宜的选项”，而是将高精度扫描、自动多角度采集、AI 辅助分析和 CAD 数据输出整合在一个桌面系统里的方案。对于需要兼顾检测效率与数据质量的叶轮应用——无论是吸尘器叶轮的批量质量管控，还是增压器叶轮、泵叶轮的逆向与改型设计——它提供了一条从“放置工件”到“输出结论”的短路径。
